Mini 2 Stepper Motor Driver Mini

Топла продажба на големо Factory Mini 2 Stepper Motor Driver Mini со ниска цена. LICHUAN® е Mini 2 Stepper Motor Driver Mini производител и снабдувач во Кина.

Испрати барање

Опис на производот

Купете Mini со попуст квалитетен Mini 2 Stepper Motor Driver Mini со ниска цена, произведен во Кина. LICHUAN® е Mini 2 Stepper Motor Driver Mini производител и снабдувач во Кина.

Product Introduction

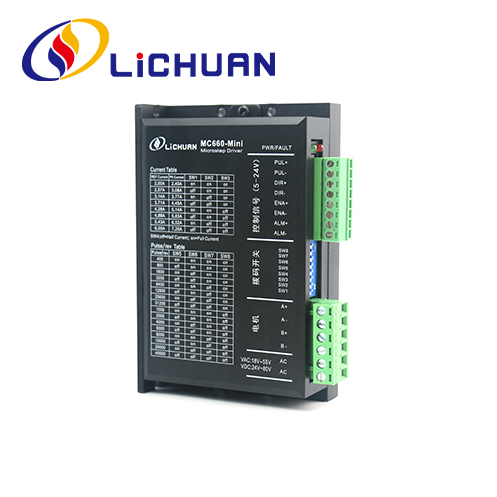

MC660-Mini е дигитален погон со 86 чекори развиен врз основа на ARM чипови со високи перформанси и ниска потрошувачка на енергија. Обезбеден е со интелигентен регулатор со функција за саморегулирање на параметарот PID, така што најсоодветните параметри може автоматски да се генерираат за различни мотори без рачна регулација, со што работата на моторите е најдобра. Моторниот шум на овој погон е многу низок, со што се постигнуваат високи трошоци. Возачот може да се совпадне со двофазен чекорен мотор со отворена јамка Nema24/Nema34.

Функционални карактеристики

● Влезен опсег на напон: DC20V~80V/AC18V~55V
● Макс. врвна струја: 7,2А
● Опсег на поделба: 400~51200ppr
● Форма на пулсот: Пулс+насока
● Фреквенција на одговор на пулсот:0~200KHz
● Саморегулирање на параметарот на моторот
● Обезбедени со пренапон, прекумерна струја и грешка при следење и функции за заштита надвор од толеранција итн.

Оперативна средина и параметри

● Температура на складирање: -20°C~65°C
● Работна температура: 0°C~50°C
● Работна влажност: 40~90% RH (без кондензација)
● Фреквенција на вибрации: < 0,5G (4,9m/s2), 10~60 Hz (неконтинуирано работење)
● Places withdust,oilstain,corrosive gases,high humidity and vibration should be avoided.Combustible gases and conductive dust should be prohibited

Главни апликации

Погоден за автоматска опрема и инструменти во различни области за контрола на движење, како што се електронска обработка и откривање, пакување со полупроводници, ласерско сечење и заварување, ласерско фототипирање, машини за пакување, машини за гравирање, маркери, секачи, плотери за облека, средни CNC машински алати и автоматски опрема за склопување.

Технички параметар

● Влезен опсег на напон: DC24V~80V/AC18V~55V
● Максимална врвна струја: 7,2 А
● Опсег на поделба: 400~51200ppr
● Форма на пулс: пулс + насока
● Фреквенција на импулсен одговор: 0-200 KHz
● Функција за автоматско подесување на параметарот на моторот
● Со прекуструјни, пренапон и други заштитни функции

Параметри на животната средина

● Температура на складирање: -20° ℃~65 ℃
● Работна температура: 0° ℃~50 ℃
● Работна влажност: 40-90% RH (некондензира)
● Фреквенција на вибрации: помала од 0,5G(4,9m/s2)10Hz~55Hz(неконтинуирано работење)
● Избегнувајте прашина, дамки од масло, корозивни гасови, места со преголема влажност и премногу силни вибрации и забранете запалив гас и спроводлива прашина

Опис на функцијата на погонот

Функција за возење	Инструкции
Микростеп поставување на подподелба	Бројот на поделби со микро-чекор на возачот е поставен со четири DIP прекинувачи SW5~SW8. Има вкупно 16 поделби со микро-чекор. Кога корисникот поставува поделби, прво треба да се запре возачот.
Излезна струја поставување	Излезната струја на драјверот е поставена со три DIP прекинувачи SW1~SW3, а неговата излезна струја има 8 степени на пренос. За специфичното поставување на излезната струја, погледнете го описот на таблата на возачот.
Автоматска функција за полупроток	Корисникот може да ја постави функцијата за автоматско полупроток на возачот преку прекинувачот SW4. OFF значи дека струјата на мирување е поставена на половина од динамичката струја и ВКЛУЧЕНО значи дека струјата на мирување и динамичката струја се исти. Во општа употреба, SW4 треба да се постави на OFF за да се намали генерирањето топлина на моторот и возачот и да се подобри доверливоста. Околу 0,3 секунди по запирањето на пулсот, струјата автоматски ќе се намали за 50% (вистинската вредност55%), калориската вредност теоретски се намалува за 65%.
Сигнален интерфејс	PUL+ и PUL- се позитивните и негативните краеви на контролниот импулсен сигнал; DIR+ и DIR-се позитивните и негативните краеви на сигналот за насока: ENA+ и ENA- се позитивните и негативните краеви на сигналот за овозможување, ALM+ и ALM-се излезот на алармот.
Мотор интерфејс	A+ и A- се поврзани со позитивните и негативните краеви на А-фазната намотка на чекорниот мотор; B+ и B- се поврзани со позитивни и негативни краеви на намотувањето на фазата Б на чекорниот мотор. Кога се разменуваат двофазните намотки А и Б, насоката на моторот може да се смени.
Приклучок за напојување	Користете AC/DC напојување, опсегот на напон е 24~80VDC или 18~55VAC, терминалите не се поделени на позитивни и негативни полови, препорачаното напојување е DC 48V, а моќноста е поголема од 250W.
Индикаторско светло	Погонот има две индикаторски светла, црвена и зелена. Зеленото светло е индикатор за напојување, кога возачот е вклучен, зеленото светло е секогаш вклучено; црвеното светло е индикатор за дефект, кога има дефект на пренапон или прекумерна струја, дефектот Светлото е секогаш вклучено. Откако ќе се отстрани дефектот, црвеното светло се гаси. Кога дискот не успее, само циклусот на напојување и повторното вклучување може да го отстрани дефектот.
Инсталација Белешки	Надворешните димензии на драјверот се: 118 x 75,5 x 35,5 mm, а растојанието на отворот за монтирање е 112,5 mm. Може да се монтира хоризонтално или вертикално (се препорачува вертикална инсталација). При инсталирање, треба да биде блиску до металниот кабинет за да се олесни дисипацијата на топлина.

Поставување параметар

Прецизноста на поделбата, динамичните и половина/полните струи може да се постават за MC660-Mini Driver преку 8-битен прекинувач за бирање на следниов начин:

Поставка за работна струја

Излезна врвна струја	Излезна просечна струја	SW1	SW2	SW3
2.4А	2,0 А	на	на	на
3,08А	2,57А	исклучен	на	на
3,77А	3.14А	на	исклучен	на
4,45 А	3,71А	исклучен	исклучен	на
5.14А	4,28А	на	на	исклучен
5,83А	4.86A	исклучен	на	исклучен
6,52 А	5,43А	на	исклучен	исклучен
7.2А	6,0А	исклучен	исклучен	исклучен

Големина на инсталација (единица: mm)

Поставување опсег на брзина

Чекори/револуција	SW5	SW6	SW7	SW8
400	на	на	на	на
800	исклучен	на	на	на
1600	на	исклучен	на	на
3200	исклучен	исклучен	на	на
6400	на	на	исклучен	на
12800	исклучен	на	исклучен	на
25600	на	исклучен	исклучен	на
51200	исклучен	исклучен	исклучен	на
1000	на	на	на	исклучен
2000	исклучен	на	на	исклучен
4000	на	исклучен	на	исклучен
5000	исклучен	исклучен	на	исклучен
8000	на	на	исклучен	исклучен
10000	исклучен	на	исклучен	исклучен
20000	на	исклучен	исклучен	исклучен
40000	исклучен	исклучен	исклучен	исклучен
