Како хибридниот чекорен мотор постигнува висок вртежен момент и прецизност

Дали некогаш сте се нашле длабоко во некој проект, на кој ви е потребна компонента која обезбедува сурова моќ и прецизна точност, и сте се запрашале што го прави тоа возможно? Знам дека имам. Во светот на автоматиката, роботиката и прецизните машини, потрагата по погонски систем што не ве принудува да избирате помеѓу силата и контролата е постојана. Тоа е местото каде што инженерското чудо наHybrid Stepper моторвлегува во игра. За нас воЛИЧУАН, ова не е само категорија на производи; тоа е суштината на решавањето на најсложените предизвици за контрола на движењето на нашите клиенти. Уникатниот дизајн на АХибриден чекорен моторго премостува јазот, нудејќи го најдоброто од двата света од другите типови мотори, а денес сакам да ја повлечам завесата за тоа како точно го постигнува овој подвиг. Со разбирање на неговата внатрешна работа и прецизните параметри кои ги дефинираат неговите перформанси, можете да донесете информирана одлука за вашата следна апликација.

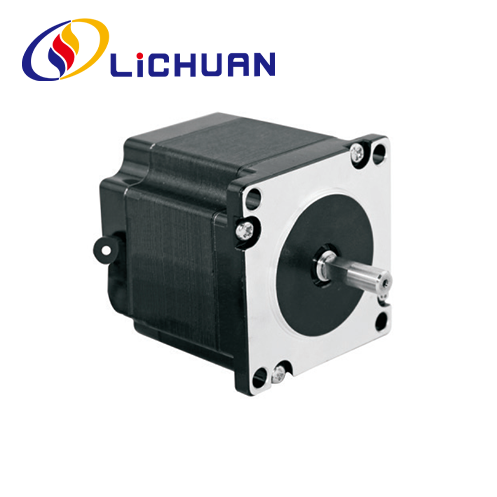

Што го прави хибридниот чекорен мотор различен од другите типови

За да ги цениме неговите способности, прво мора да го разбереме неговиот идентитет. За разлика од чисто постојаните магнети или степери со променлива неподготвеност, aХибриден чекорен моторе, како што имплицира името, хибрид. Генијално ги комбинира принципите на двете. Се одликува со постојан магнет во неговиот ротор, но тој ротор е исто така заби, слично како мотор со променлива револтност. Оваа фузија создава синергетски ефект. Постојаниот магнет обезбедува постојан магнетен тек, зголемувајќи го вртежниот момент. Истовремено, забната структура овозможува многу помал агол на чекор - вообичаено 1,8 ° или 0,9 ° - овозможувајќи му на магнетниот флукс да ја преземе претпочитаната патека низ подредените заби. Оваа комбинација е основната причина аХибриден чекорен моторсе истакнува во апликациите кои бараат и висок вртежен момент при мали брзини и фина позициска резолуција.

Како внатрешниот дизајн создава супериорен вртежен момент

Тајната на високиот вртежен момент лежи во неговото магнетно коло и дизајнот на воздушниот јаз. Статорот на аХибриден чекорен моторима повеќе заби столбови кои се намотани со намотки. Кога овие намотки се напојуваат во одредена низа, тие создаваат електромагнетни полови. Роторот на постојан магнет, веќе магнетизиран, е привлечен или одбиен од овие столбови на статорот. Бидејќи забите на роторот се малку поместени од забите на статорот, магнетните сили генерираат силно тангенцијално влечење - вртежен момент - за да ги усогласат. Колку повеќе заби и колку е посилен магнетниот тек (и од постојаниот магнет и од возбудувањето на серпентина), толку е поголем вртежниот момент. НаЛИЧУАН, го оптимизираме ова со користење на високоенергетски материјали со постојан магнет и прецизни ламинации за да ги минимизираме загубите на флуксот и да ја максимизираме густината на вртежниот момент. Ова е причината зошто нашите мотори можат да испорачаат исклучително држење и динамичен вртежен момент во компактна големина на рамката.

Кои параметри директно влијаат на прецизноста и перформансите

Прецизноста во чекор моторот е во голема мера дефинирана од неговата прецизност на аголот на чекорот и колку конзистентно може да ги постигне тие чекори без да пропушти. Ова е регулирано од неколку клучни технички параметри. Разбирањето на овие спецификации е од клучно значење за изборот на вистинскиот мотор за прецизните потреби на вашиот систем.

Клучни параметри за изведба на хибриден чекорен мотор

• Агол на чекор:Аголното поместување по влезен импулс (на пр., 1,8°, 0,9°). Помал агол овозможува подобра резолуција.

• Вртежен момент на задржување:Максималниот вртежен момент што моторот може да го врши кога е под напон во мирување. Ова се спротивставува на надворешните сили.

• Вртежен момент:Малиот вртежен момент присутен кога моторот не е напојуван, поради трајниот магнет и привлечноста на железното јадро.

• Точност:Обично процент од аголот на чекорот (на пример, ±5%). Ова не е кумулативно.

• Повторливост на чекори:Колку точно моторот се враќа во заповедната положба, често екстремно висока.

• Инерција на роторот:Инерција на ротирачкиот дел, што влијае на динамиката на забрзување и забавување.

Ајде да погледнеме како некои од овие параметри се преведуваат во реалниот светЛИЧУАНмодели. Следната табела споредува две популарни серии, нагласувајќи како изборот на дизајнот влијае на карактеристиките на вртежниот момент и прецизноста.

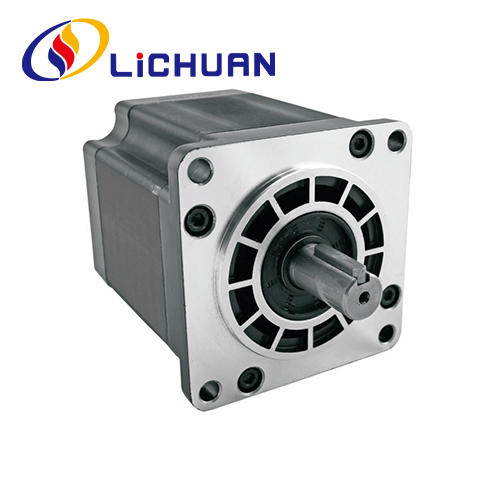

Табела 1: Споредба на сериите на хибридниот чекор мотор ЛИЧУАН

Како да го изберете вистинскиот хибриден чекор мотор за вашата апликација

Изборот на точниот мотор е рамнотежа помеѓу вашите механички барања и кривата на перформансите на моторот. Најчеста грешка е изборот врз основа на големината на рамката или само задржувањето на вртежниот момент. Мора да ја земете предвид кривата брзина-вртежен момент. АХибриден чекорен моториспорачува максимален вртежен момент при мали брзини, а вртежниот момент се намалува како што се зголемува брзината поради задниот EMF и индуктивноста на намотувањето. НаЛИЧУАН, ги водиме нашите клиенти низ едноставен процес на селекција:

1. Определете ја инерцијата на оптоварувањето и потребната работна брзина.

2. Пресметајте го потребниот вртежен момент за забрзување и непрекинат вртежен момент.

3. Прегледајте ја кривата брзина-вртежен момент на кандидатот мотор, осигурувајќи се дека обезбедува најмалку 30-50% повеќе вртежен момент од вашите пресметани барања низ посакуваниот опсег на вртежи.

4. Усогласете ги струјата и излезниот напон на возачот со фазните спецификации на моторот за оптимални перформанси.

Табела 2: Критични фактори на селекција за оптимални перформанси

Кои се најчестите прашања за хибридните степер мотори (ЧПП)

Во нашите секојдневни разговори со инженери и дизајнери, постојано се поставуваат одредени прашања. Еве три детални ЧПП за решавање на заедничките куриозитети и грижи.

ЧПП 1: Може ли хибриден чекорен мотор да работи со големи брзини како серво?
Иако традиционално е познат по перформансите со мала до средна брзина, модеренХибридни степер мотори, особено кога е поврзан со напредни двигатели за микростеп, може да постигне изненадувачки високи брзини. Клучот е користење на двигател со висок напон за напојување за да се надмине индуктивноста на моторот. Меѓутоа, за апликации кои бараат постојана голема брзина со целосен вртежен момент, серво системот сепак може да биде поефикасен. За многу задачи за позиционирање од точка до точка со големи потреби за вртежен момент при помали брзини, aХибриден чекорен моторнуди поекономично и поедноставно решение.

ЧПП 2: Како да ги спречам пропуштените чекори и да осигурам прецизност?
Пропуштените чекори се случуваат кога вртежниот момент на оптоварување на моторот го надминува достапниот вртежен момент на моторот при дадена брзина. За да обезбедите прецизност, секогаш големината на вашиот мотор со значителна безбедносна маржа (видете го упатството за избор погоре). Користете степер систем со затворена јамка за критични апликации - нашитеЛИЧУАНХибридите со затворена јамка инкорпорираат енкодер за веднаш да детектира и корегира губење на чекор, обезбедувајќи сигурност слична на серво без да се жртвува вродената едноставност и вртежен момент на степерот.

ЧПП 3: Дали е потребно микростепување за да се постигне поголема прецизност?
Microstepping е техника на двигател која електронски го дели целосниот чекор на помали зголемувања (на пр., 1/16, 1/32 од чекорот). Драматично ја подобрува резолуцијата, ги намалува вибрациите и овозможува помазно движење, особено при мали брзини. За крајна прецизност и мазност, спарување на висококвалитетноХибриден чекорен моторсо драјвер за микростеп е многу препорачливо. Ви овозможува да ја искористите основната прецизност на моторот и да постигнете исклучително фино и тивко работење.

Подготвени сте да интегрирате неспоредлив вртежен момент и прецизност во вашиот дизајн?

Патувањето до разбирање наХибриден чекорен мотороткрива компонента изградена за перформанси онаму каде што е важно. Неговиот хибриден дизајн е доказ за елегантен инженеринг, кој ги решава двојните барања за моќ и прецизност во единствен, робустен пакет. НаЛИЧУАН, ние не ги произведуваме само овие мотори; ние ги дизајнираме со длабок фокус на параметрите кои се најважни за успехот на вашиот проект - од степенот на магнетниот материјал до толеранцијата на секој заб.

Ако се движите низ сложеноста на новиот дизајн или оптимизирате постоечка машина која бара доверливост, сила и прецизна точност, ајде да разговараме. Нашиот тим е подготвен да ви помогне да ги анализирате вашите барања и да ги усогласите со совршенотоХибриден чекорен мотор ЛИЧУАНрешение.Контактирајте неденесда разговарате за вашите специфични предизвици за вртежниот момент и прецизноста. Ние сме тука да ја поттикнеме вашата иновација, прецизен чекор во исто време.
