Функција за возење | Инструкции |
Микростеп поставување на подподелба |
Може да се постават 4 микростепени поделби за Возачот преку 2 бирање прекинувачи SW5~SW6. Возачот ќе биде запрен при поставувањето на поделба. Видете ги инструкциите на таблата за возачи за поставките за поделба на микростеп. |
Излезна струја поставување |
Може да се постават 8 излезни струи за Возачот преку 3 бирање прекинувачи SW1~SW3. Видете ги инструкциите на таблата на возачот за поставките за излезна струја. |
Автоматска функција за полупроток | Автоматската функција за половина струја може да се постави за Возачот преку прекинувачот SW4. ИСКЛУЧЕНО значи дека струјата на мирување е поставена на половина од работна струја; ВКЛУЧЕНО значи дека струјата на мирување и динамичката струја се исти. SW4 треба да се постави како ИСКЛУЧЕНО за општа употреба за да се намали создавањето топлина на моторот и возачот и да се подобри доверливоста. Околу 0,3 секунди по запирањето на пулсот, струјата ќе биде автоматски се намалува 50% (реалната вредност 55%) и теоретски, производството на топлина ќе се намали за 65%. |
Сигнален интерфејс | PU е негативниот терминал на контролата на пулсниот сигнал; DIR е негативниот терминал на сигналот за насока; ENA е негативен терминал на сигналот за овозможување; OPT е позитивниот терминал на сигналот за импулс/насочување/овозможување (5V јавен терминал). |
Мотор интерфејс | A+ и A- се поврзуваат со позитивни и негативни приклучоци на А фаза намотување на чекор моторот; B+ и B- се поврзуваат со позитивните и негативните приклучоци на намотувањето на фазата Б на чекорниот мотор. Кога ќе се префрлат намотките на А и Б фазата, насоката на моторот ќе биде обратна. |
Приклучок за напојување | DC напојување, оперативен опсег на влезен напон: 18V-36VDC, 24V DC се предлага |
Индикаторско светло | На возачот има 1 зелено индикаторско светло и 1 црвено индикаторско светло. Зеленото е индикаторско светло за напојување, се пали кога возачот е поврзан на напојување; црвеното е индикаторско светло за дефект, се пали кога ќе дојде до дефект на прекумерен напон или прекумерна струја. Црвениот индикатор те се гаси откако ќе се отстрани дефектот. Дефектот на Возачот може да се отстрани само со повторно поврзување на напојување и повторно користење. |
Инсталација Белешки |
Димензии на двигателот: 86x55x20,5mm, чекор за инсталација: 79mm. Може да се изберат и хоризонтални и вертикални инсталации (се предлага вертикална инсталација). Возачот треба да се монтира блиску до металниот кабинет за дисипација на топлина. |

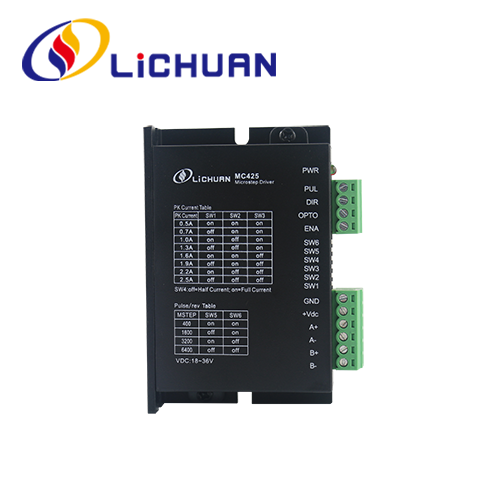

Прецизноста на поделбата, динамичните и половина/полните струи може да се постават за драјверот MC425E преку 6-битен прекинувач за бирање на следниов начин:
Излезна врвна струја | SW1 | SW2 | SW3 |
0,5 А | на | на | на |
0,7А | исклучен | на | на |
1,0 А | на | исклучен | на |
1.3А | исклучен | исклучен | на |
1,6А | на | на | исклучен |
1,9 А | исклучен | на | исклучен |
2.2А | на | исклучен | исклучен |
2,5А | исклучен | исклучен | исклучен |
Чекори/револуција | SW5 | SW6 |
400 | на | на |
1600 | исклучен | на |
3200 | на | исклучен |
6400 | исклучен | исклучен |
