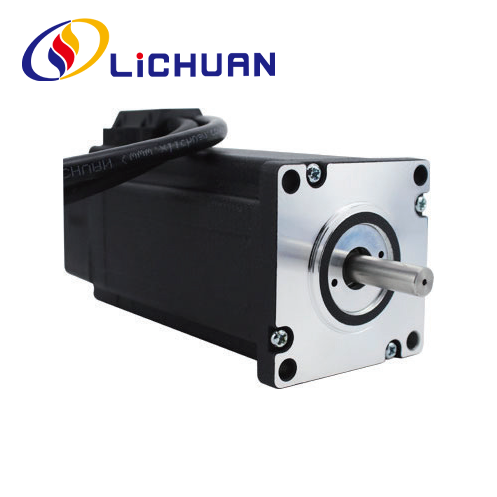

60 Серија 2 Фаза Нема 24 Затворена јамка Степер Мотор

Ниска цена Квалитет 60 Серија 2 Фаза Нема 24 Затворена јамка Степер Мотор Има во залиха. LICHUAN® е производител и добавувач на мотор со затворена јамка од 2-фаза Nema 24 од 60 серија во Кина.

Испрати барање

Опис на производот

LICHUAN® срдечно ви посакам добредојде во продажбата на големо 60 Серија 2 Фаза Нема 24 Затворена јамка Степер мотор од нашата фабрика. Нашите производи имаат CE сертифициран и моментално имаат голема количина фабрички инвентар. Фабриката Личуан има повеќе од 14 години искуство во производството. Ние ја поддржуваме OEM&ODM, ќе ви обезбедиме добра услуга и фабрички намалени цени. Го поздравуваме повеќе дистрибутери да се приклучат на LICHUAN.

Степер мотор со затворена јамка Nema24 од 2-фазен серија 60, употребата на висококвалитетни суровини и силициум челик со постојан магнет со висок стандард, со високопрецизен енкодер од 1000 линии, целосно ги надминуваат проблемите со исчекорувањето на чекор моторот со отворен циклус, додека значително ги подобруваат перформансите на моторот со голема брзина, За да се олесни традиционалната чекор-по-чекор надградба на програмата за возење, намалување на трошоците во споредба со серво моторот за да се намали повеќе од 50%. Должина на моторот 90mm ~ 152mm, опсег на вртежен момент: 2N.m ~ 5.5N.m, дијаметар на вратилото на моторот 8mm или 10mm. Степер мотор со затворена јамка Nema24 од 60 серија може да одговара за драјвер од 4 тип: RS485. Отвори. Ethercat. Возачи за контрола на пулсот.

Електрични Параметри за изведба

Ставка	Спедификации
Точноста на чекорот	±5% (целосен чекор)
Точност на отпорот	±10% (20℃)
Индуктивност прецизност	±20% (1KHZ)
Пораст на температурата	80C макс (оценет струјна, 2 фазно вклучување )
Собна температура	-20℃~*50℃
Отпорност на изолација	100MQMin 500VDC
Диелектрична Сила	500V AC 1 минута
Дозволено радијално оптоварување	0,02 mm Max. (450 gload)
Дозволено вчитување со потисок	0,08 mm Max. (450 gload)
Радијално максимално оптоварување	75N (20мм од површината на прирабницата)
Максимално оптоварување на вратило	15N

Технички податоци
Серии	Чекор Агол (')	Должина (мм)	Вртежен момент на задржување (N.m)	Фаза Тековна (A)	Ротациона Инерција (g.cm²)	Тежина (кг)	Кодер Резолуција (PPR)
LC60H265	1.8	90	2.0	4.0	560	1.0	1000
LC60H278	1.8	104	2.3	4.0	570	1.1	1000
LC60H286	1.8	108	2.8	4.5	620	1.45	1000
LC60H2102	1.8	126	4.5	5.0	1000	1.87	1000
LC60H2112	1.8	137	4.8	5.8	1200	2.1	1000
LC60H2127	1.8	152	5.5	5.8	1370	2.45	1000

Погоре се репрезентативни производи. Производите може да се прилагодат!

Облик и големина на инсталација (единица:mm)

Забелешка: Достапни се мотори од 60 серии со отвори од 50x50mm. Ве молиме потврдете со продавач за моторниот режим!!

Режим на вратило на моторот

Модел	Вратило Дијаметар (мм)	Вратило Продолжување (мм)	Вратило Должина (мм)
LC60H265	φ8 orφ10	D-сече 0,5x15	25
LC60H278	φ8 orφ10	D-сече 0,5x15	25
LC60H286	φ8 orφ10	D-сече 0,5x15	25 или 31
LC60H2102	φ8 orφ10	D-сече 0,5x15	25 или 31
LC60H2112	φ8 orφ10	D-сече 0,5 x 15	25
LC60H2127	φ8 orφ10	Приклучок 3x16	35

Дијаграм за поврзување на моторот

Бои за жици на моторот

Дефиниции на енкодер Оловни бои

1	жолта	EB+
2	зелена	EB-
3	црна	EA+
4	сина боја	ЕА-
5	Црвено	+5 VCC
6	Бело	EGND

Белешки

1. Фазите треба да бидат правилно поврзани додека се поврзуваат моторот и двигателот.
2. Очигледно создавање топлина на моторот може да се појави при различни услови на возење. Температурата на површината на моторот е дозволено да надмине 85 ℃ за време на работата.
3.Motor must be positioned by installation rabbet on front cover of motor, attention shall be paid on error matching, and the concentricity between motor shaft and load shall be controlled strictly.

Дијаграм за поврзување на апликацијата

Комплетниот систем за контрола на чекор-мотор треба да го вклучува производот прикажан подолу

пакување на производот

Машина за производство на производи во фабриката Личуан

Машина за резба
Опрема за обложување
Машина за обележување на ластер на влакна
Машина за навртување
Машина за тестирање
УВ печатач

Автоматска машина за лемење
Машина за тестирање на вртежен момент
Машина за завртки
Осцилографска машина

Апликации во индустријата

Роботска рака
Ласерска машина за сечење
3D Печатење
ЦПУ машина
Автоматско поставување
Машина за гравирање
